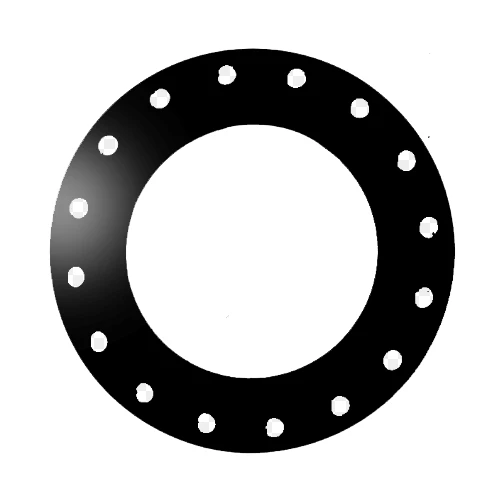

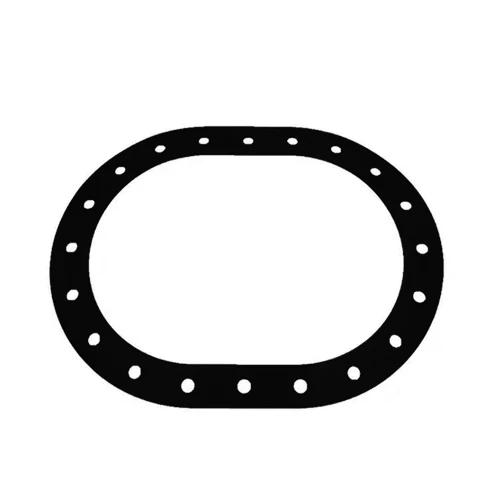

HNBR -Dichtungsdichtung für unter Druck stehende Mannlöcher

HNBR -Dichtungsdichtung für unter Druck stehende Mannlöcher

Hochtemperatur- und Hochdruckwiderstand · Langzeit-Leckageprävention

In Branchen mit hohem Risiko wie Erdöl-, Chemikalie- und Pharmaindustrien sind unter Druck gesetzte Manholes die "Lebenskanäle" für die Wartung von Geräten und die Zuverlässigkeit der Dichtung direkt die Sicherheit und den Betriebskosten. HNBR (hydriertes Nitrilgummi) Druck -Mannlochdichtungen werden für hohe Temperatur, hohen Druck und hochkarrosive Arbeitsbedingungen entwickelt.

Tastaturwörter: HNBR -Dichtung für Druckschachtel, Druckausrüstungsdichtung, HNBR -Gummidichtung

Leistung "drei Höhen" über traditionelles NBR ** jenseits des traditionellen NBR **

HNBR (hydriertes Nitrilgummi) ist eine verbesserte Version von Nitril -Gummi (NBR). Durch den Hydrierungsprozess werden seine Temperaturresistenz, der Medienresistenz und der Alterungswiderstand erheblich verbessert:

✅ Hochtemperaturwiderstand: -40 Grad ~ +180 Grad (bis zu 200 Grad für kurze Zeit), weit über die 120 -Grad -Grenze von NBR überschreitet

✅ Hochdruckwiderstand: statische Dichtung weniger als 40 mPa, dynamische Dichtung weniger als 10 mPa, passen Sie sich den Druckbetriebsanforderungen an

°

✅ Anti-Fatigue: Dauerverformungsrate der Kompression<15% (70℃×22h), long-term elastic sealing

Szenariobasierte Schmerzpunktlösungen **:

▸ Traditionelle NBR -Pads härten und rissen nach 3 Monaten das Ölmedium mit hohem Temperatur, während HNBR -Pads eine Lebensdauer von mehr als 2 Jahren haben

▸ Häufige Demontage während des Druckverstopfens kann zum Versiegelungsfehler führen. Vorkompressionsdesign + Anti-Creep-Eigenschaften machen es nach wiederholtem Gebrauch stabil.

▸ Korrosion des chemischen Medien

1. Multi-Layer-Verbundtechnologie: HNBR Hauptkörper + Faserverstärkungsschicht + Metallskelett (optional), Anti-Deformationsfähigkeit um 40% erhöht

2. Präzise -Toleranzkontrolle: ± 0. 1 mm Dicke Fehler, angepasst an ASME/GB/T 2501 Manlohrstandard (Abdeckung der vollen Größen von DN150 bis DN600)

3. Food Grade Optional: FDA -zertifiziert, geeignet für unter Druck stehende Manholes in Pharmazeutika und Milchprodukte

4. Visuelle Identifizierung: geformtes Logo + Material/Druckniveau Codierung für einfache Rückverfolgbarkeit und Wartung

** Technische Parameter ** (teilweise): Bezieht sich auf Basis unterschiedlicher Härteanforderungen an differenzierende TDs

Anwendungsszenarien: Abdeckung von 90% der Industriedruckausrüstung

Petrochemische: Reaktor -Manholes, Turminspektionsanschlüsse, Pipeline -Blindplatten (wie PTA -Einheiten, Ethylen -Rissöfen)

Energie und Leistung: Kohle-Kessel-Manholes, Gastanksbeobachtungsanschlüsse (geeignet für komplexe Umgebungen pulverisierter Kohle + Dampf)

Pharmazeutika und Lebensmittel: CIP/SIP Online -Reinigung Manlohe (FDA zertifiziert, resistent gegen 135 Grad Hochtemperaturdampfsterilisation)

Umweltschutzgeräte: Behandlungstanks gefährlicher Abfälle, Biogasreaktoren (resistent gegen Wasserstoffsulfid + Säure und Alkali -Doppelkorrosion)

Drei Kernvorteile der Quellfabrik

40 Jahre Erfahrung in SEAL F & E: ISO 9001/14001 zertifiziert, intensiv mit Sinopec, BASF und anderen Unternehmen

Customized Service: Support -Verarbeitung gemäß Zeichnungen, speziellen Medium -Tests (wie HF -Säure, flüssiges Ammoniak), 48- Stunde schneller Beweis

F1: Wie wählen Sie HNBR- und Fluororubber (FKM) -Dichtdichtungen in Druckmanschöchern?

A1:

HNBR -Vorteile: Resistent gegen hohe Temperatur von 180 Grad + hoher Druck von 40 MPa, Kompressionssatz<15% (20% for FKM), cost only 60% of FKM, suitable for pressurized scenes with oil/water as the main medium (such as reactor in refinery).

FKM-Vorteile: Resistent gegen ultrahoch-hohe Temperaturen von 250 Grad und starke Oxidationsmittel (wie konzentrierte Schwefelsäure), jedoch mit schwacher dynamischer Dichtungsleistung (Druck weniger als oder gleich 8 mPa), geeignet für statische und hochkarrosive Szenarien (z. B. chemische Lagertanks).

Datenunterstützung: Ein vergleichender Test einer Ethylenanlage zeigte, dass die Lebensdauer von HNBR in 150 Grad heißes Öl 1,8 -mal länger ist als die von FKM (Quelle: Sealing Technology Journal 2024).

Schlüsselwörter: HNBR gegen FKM, Auswahl der Druckmaterialien für Druckschachtel.

F2: Wie wirkt sich die Kompressionsrate der HNBR -Dichtung des Druckschuhlochs auf die Dichtungsleistung aus? **

A2:

Optimale Komprimierungsrate: 15% ~ 20% (gemäß ASME PCC -2 Standard). Zu niedrig führt zu unzureichendem Springback, und zu hoch führt leicht zu Kriechversagen.

Messmethode: Verwenden Sie ein Mikrometer, um die Dicke vor und nach der Komprimierung zu messen. Beispielsweise wird ein 5 -mm -dickes Pad qualifiziert, wenn er auf 4. 0 ~ 4,25 mm komprimiert wird.

Fall: Eine Pharmafabrik hatte während der Dampfsterilisation aufgrund einer Kompressionsrate von nur 10% (von alten NBR -Pads). Nach der Einstellung hatten die HNBR -Pads 3 Jahre lang keine Probleme.

Technische Details: Geben Sie für den Download "Komprimierungsrate-Berechnungsformel" an (einschließlich Excel-Vorlage, SEO-Long-Tail-Schlüsselwort: Komprimierungsrate Berechnung der Druckdichtungsdichtung).

F3: Was ist der Unterschied zwischen API 6A -zertifizierten HNBR -Pads und normalen Pads? **

A3:

Zertifizierungsanforderungen: Pass API 6A Anhang F (-46 Grad ~ +121 Gradtemperaturzyklus +70 MPA-Druck-Test), geeignet für Wellhead-Geräte und Hochdruckventile.

Messdaten: Die Leckquote einer bestimmten API 6A -Dichtung ist weniger als 0. 0 1cc/min (0,5cc/min für gewöhnliche Dichtungen) nach 3000 Zyklen bei 150 Grad und 35 MPa.

Kaufvorschlag: API -zertifizierte Modelle sind ein Muss für die Öl- und Gasindustrie, während ISO 16923 (Chemical) oder FDA (Food) -Tertifizierungen für andere Branchen verfügbar sind.

F4: Wie kann das HNBR -Pad nicht von dem Medium weggespült werden, wenn Sie es unter Druck ersetzen? **

A4:

Drei-Schritte-Betriebsmethode:

① Reduzieren Sie den Druck auf weniger als oder gleich 1,6 MPa und verwenden Sie eine spezielle Klemme, um die Schachtabdeckung zu reparieren.

② Lösen Sie die Schrauben diagonal (1/4 Drehung jedes Mal), um die Restspannung freizusetzen.

③ Führen Sie ein keilförmiges Werkzeug ein, um den Flansch zu trennen, um die Schäden der Dichtungsfläche zu vermeiden, indem Sie direkt abbauen.

F5: Was bedeutet die "15% -Komprimierungsrate" von HNBR -Pad? **

A5:

Definition: Nach der Komprimierung bei 70 Grad × 22H ist die Dickerwiederherstellungsrate größer oder gleich 85% (je kleiner der Wert ist, desto besser).

Vergleich: NBR -Pad -Verformungsrate> 30% (verliert Elastizität nach Härtung), Silikonpolster> 25% (nicht öldicht).

Lebensspanne Auswirkungen: Für jeweils 5% Erhöhung der Deformationsrate wird die Lebensdauer um 40% verkürzt. Beispiel: Ein Wärmekraftwerk verwendet HNBR -Pads mit einer Deformationsrate von 12%, und die Lebensdauer beträgt 28 Monate (der Branchendurchschnitt beträgt 18 Monate).

F6: Was ist die minimale Bestellmenge für maßgeschneiderte Spezial-HNBR-Druck-Manloch-Pads?

A6: Gemäß der Größe der bereitgestellten Zeichnung und der für die Maschine verwendeten Materialien.

F7: Wie lange können HNBR -Pads in flüssigen Ammoniakmedien verwendet werden? **

A7:

Gemessene Daten: bestanden ISO 1817 Flüssigammoniaktest (70 Grad × 168 Stunden), Volumenänderungsrate kleiner oder gleich 3%, Härteänderung ± 5 Küste A.

Lebensvorhersage: Kontinuierlicher Kontakt mit flüssigem Ammoniak ({-33 Grad ~ +100 Grad), die Entwurfsdauer beträgt 24 ~ 36 Monate (abhängig von der Häufigkeit von Druckschwankungen).

Risikowarnung: Es wird empfohlen, alle 18 Monate vorbeugender Ersatz durchzuführen. Der "Flüssige Ammoniakgeräte -Dichtungs -Wartungszyklus -Zeitplan" ist bereitgestellt.

F8: Wie hoch ist das Drehmoment -Straffungsstandard für HNBR -Pads für Druckschulen? **

A8:

Referenzstandard: Gemäß der ASME B16.5 Flanschdrehmomenttabelle muss das Drehmoment von HNBR -Dichtungen um 15% höher sein als das von NBR -Dichtungen (aufgrund der hohen Härte des Materials).

Beispiel: DN200 PN16 Flansch, empfohlenes Drehmoment 450 n · m (diagonal dreimal festziehen und jedes Mal um 30% zunehmen).

Werkzeugempfehlung: Verwenden Sie einen digitalen Drehmomentschlüssel, um eine Überdachung zu vermeiden und die Dichtung herauszudrücken (empfohlenes Schraubenschlüsselmodell: CDI 300N · m).

F9: Können HNBR -Pads in unter Druck stehenden Mannlöchern in Vakuumsystemen verwendet werden? **

A9:

Anwendbare Bedingungen: Vakuumgrad weniger als oder gleich {-0. 1MPA (absoluter Druck), Temperatur kleiner oder gleich 150 Grad, mittel frei von Partikelnverunreinigungen.

Spezielles Design: Unsere vakuumspezifische HNBR-Pads sind mit einem ** Metallstützring ** (1,5 mm dick) ausgestattet, um einen Kollaps unter dem Unterdruck zu verhindern, und das ISO 28769 Vakuumlecks (Leckquote<1×10⁻⁶ Pa·m³/s).

Schlüsselwörter: Vakuumdruck -Mannlochdichtung, HNBR -Metallstützring

F10: Wie überprüfen Sie die Authentizität von HNBR-Pads durch Testberichte von Drittanbietern?

A10:

Muss Indikatoren überprüfen:

① Infrarot -Spektrum (IR): HNBR -charakteristische Peaks liegen bei 2920cm⁻¹ (Ch₂), 1630cm⁻¹ (C=C Rest<1%);

② Mooney -Viskosität (Ml 1+4 100 Grad): 45 ~ 65 (zu hoch wird zurückgewonnen);

③ Dichte: 1,03 ~ 1,08 g/cm³ (NBR~ 1,2, FKM~ 1,8).

Inspektionsvorschläge: SGs, TÜV und andere Institutionen werden empfohlen.
